PEM-120td 型梯度磁場電磁鐵
1 概述
1.1 PEM-120td 梯度磁場電磁鐵磁場發生器采用四柱立式結構、勵磁線包水箱水冷,單極上下調節工作氣隙大小,具有視野開闊、外形美觀、結構可靠、磁場梯度高、磁場強度大小調節方便的特點
1.2 梯度磁場工作氣隙調節輕便靈活,下部極面固定、上部極面可調,絲桿軸承調節工作氣隙,調節輕便,極面直徑為 120 mm,工作氣隙最大為 150mm。
1.3 PEM-120d 梯度電磁場的主要特點是單極電磁鐵,產生梯度磁場,可滿足特殊空間狀況的試驗要求。
2、主要技術參數
2.1 極 面直徑:120 mm
2.2 工作氣隙:50~150mm 連續可調
2.3 磁場強度:H ≥ 140mT(氣隙 150mm 、下磁極表磁)
2.4 剩 磁:H ≤10mT (氣隙 50mm 時)
2.5 工作電流:0~10A (DC 直流)
2.6 線包絕緣:>10MΩ
2.7 冷卻方式:水箱水冷。
2.10外形尺寸:500 mm(L)×400mm(W)×660mm(H)
2.11 重 量: 300kg
2.12移動支架: 高度600mm

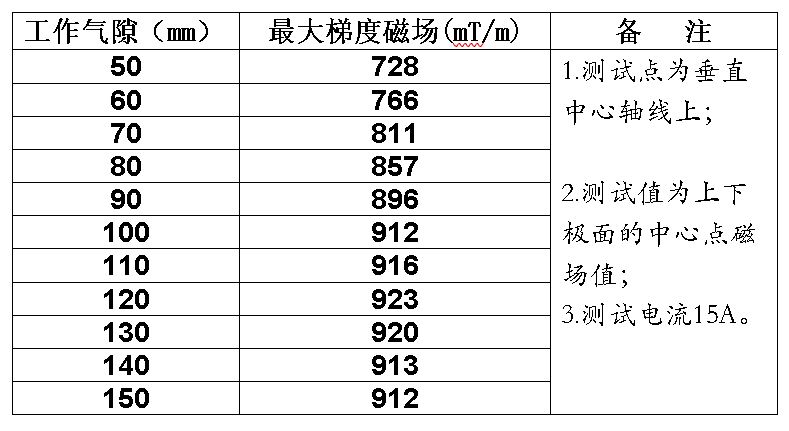

3.0 梯度磁場表
